Esame di maturità Sistemi e Reti Sessione Ordinaria 2018

📦 Sistemi e Reti · Informatica 2018 — Sessione Ordinaria Avanzato Soluzione completa

FastDelivery — tracciamento pacchi

Sistema di tracciamento nazionale con QR/RFID, infrastruttura cloud AWS, REST API, sicurezza GDPR, GPS tracking automezzi. Tutti e 4 i quesiti della seconda parte.

Prima parte: 01 02 03
Seconda parte: I II III IV
Prima Parte
📋
Traccia originale — Ministero dell’Istruzione
Prima e Seconda Parte · Sessione Ordinaria 2018
// testo ufficiale
Riportato per comodità di consultazione.
START
Lettura e Analisi della Traccia
Scenario · Requisiti · Output
✓ completato

Scenario operativo

FastDelivery è un corriere nazionale che opera tramite Sedi Operative (SO) dislocate nelle città italiane e Centri di Smistamento Regionale (CSR) per gestire il trasporto interregionale. Esempio di percorso: un pacco da Voghera (Lombardia) verso Barletta (Puglia) viene ritirato dalla SO di Voghera, inoltrato al CSR di Milano, poi al CSR di Bari, e infine alla SO di Barletta per la consegna.

Sfide tecniche da affrontare

SfidaVincoloImpatto
Identificazione univocaOgni pacco deve avere un codice non duplicabile, resistente a manomissioniDeterminare il formato (UUID, QR code, RFID) e come generarlo
Tracciamento in tempo realePresa in carico, transito per SO/CSR, consegna devono essere registrate istantaneamenteInfrastruttura IT con API, dispositivi mobili, rete connessa
Consistenza datiMilioni di pacchi in movimento simultaneamente; ogni evento va verificatoDB scalabile, ridondanza, backup
Sicurezza e continuitàDati personali mittente/destinatario (GDPR), criticità operativa se sistema cadeCifratura, autenticazione, fault tolerance, RTO/RPO

Tre ipotesi da sviluppare nella prima parte

  1. Procedura operativa: come sono acquisiti i dati, come identificato il pacco, come tracciato in ogni passaggio
  2. Infrastruttura IT: dispositivi (trasportatori, magazzinieri), comunicazioni (rete, protocolli), server (on-prem vs cloud)
  3. Sicurezza e continuità: protezione dati, autenticazione, disaster recovery, vincoli RTO/RPO
// decisioni progettuali da fare
La traccia non specifica se usare QR code, RFID, o NFC. Né se ricorrere a cloud (AWS, Azure) o data center interno. Queste scelte aperte sono il punto centrale: il candidato deve motivare le ipotesi, confrontare almeno due alternative (es. on-prem vs cloud), e giustificare la scelta.
01
Quesito 1 — Procedura operativa di tracciamento
Identificazione · Acquisizione dati · Flusso di vita del pacco
✓ completato

Identificazione univoca del pacco

Ogni pacco riceve un Codice Pacco Univoco (CPU) generato al momento della richiesta online dal cliente. Formato proposto: FD-YYYY-XXXXXX (es. FD-2024-AB7K2M) — 14 caratteri alfanumerici univoci su scala nazionale.

// QR Code (supporto primario)
  • Stampato su etichetta del pacco
  • Leggibile da smartphone trasportatori
  • Include URL tracking + CPU cifrato
// RFID (supporto secondario)
  • Tag passivo ISO 14443 HF 13.56 MHz
  • Lettura automatica ai varchi SO/CSR
  • Zero contatto fisico richiesto
  • Gateway RFID alle entrate/uscite

Ciclo di vita del pacco — flusso di tracciamento

#FaseAttoreEvento registratoDati acquisiti
0Richiesta onlineCliente mittenteForm web con dati mittente/destinatarioCPU, timestamp, percorso calcolato da algoritmo
1Presa in carico SO-ATrasportatoreScansione QR via app smartphoneTimestamp, GPS, stato=IN_TRANSITO
2Ingresso SO-A magazzinoGate RFID automaticoLettura tag al varco entrataTimestamp ingresso, posizione magazzino
3Uscita SO-A → CSRMagazziniereScan barcode su bancale di spedizioneTimestamp uscita, ID mezzo, CSR destinazione
4Transito CSRGate RFID + smistamentoLettura automatica ai nastri trasportatoriIngresso CSR, uscita CSR, corsia smistamento
5Ricezione SO-BGate RFIDLettura tag al varco SO destinazioneTimestamp ricezione, posizione magazzino
6Consegna finaleTrasportatoreScansione QR + firma digitale destinatarioTimestamp, firma, foto opzionale, GPS, stato=CONSEGNATO

Acquisizione dati mittente e destinatario (GDPR-compliant)

// conformità GDPR (Regolamento UE 2016/679)

Al momento della richiesta online, il mittente fornisce consenso esplicito al trattamento dei dati personali. I dati sono:
Memorizzati cifrati (AES-256 at-rest) nel database
Trasmessi su HTTPS TLS 1.3 (in transit)
Conservati per 5 anni (obblighi fiscali) con diritto alla cancellazione su richiesta
Separati per ruolo: il destinatario riceve notifica con link tracking ma senza dati del mittente

02
Quesito 2 — Infrastruttura informatica
Dispositivi · Comunicazioni · Confronto on-prem vs cloud
✓ completato

2a — Dispositivi per trasportatori e magazzinieri

RuoloDispositivoHardwareSoftware/App
TrasportatoreSmartphone rugged Android
IP65, batteria 12h, GPS, 4G LTE, NFC, fotocameraApp FastDelivery: scansione QR, GPS, firma digitale, notifiche push, mode offline
Magazziniere SO/CSRPalmare industriale
Scanner 1D/2D, WiFi 802.11ac, touchscreen, IP54Client web responsive + lettore codice barcode/QR
Gate RFID varcoPortale RFID UHF
Lettore 860–960 MHz, range 3–5 m, 500 tag/sec, PoEMiddleware RFID con API REST al sistema centrale
Stampante etichetteStampante termica con encoder RFID
Stampa + scrittura tag in passaggio singoloDriver integrato nel gestionale

2b — Modalità di comunicazione

CollegamentoProtocolloDettaglio
Trasportatore → serverHTTPS REST API (TLS 1.3)POST /spedizioni/{cpu}/eventi. Bearer JWT(Json Web Token) per auth. Payload JSON cifrato. Retry offline con queue locale per permettere di salvare le operazioni in locale offline e sincronizzarle quando la rete torna disponibile.
Magazzino WiFiWPA2-Enterprise 802.1XVLAN dedicata magazzino. Rete 192.168.x.0/24 locale. DNS split che permette di utilizzare lo stesso nome di dominio per accedere alle risorse sia dall’ufficio (IP privato) che da fuori (IP pubblico).
Gate RFIDGbE cablato + rete localeIsolamento fisico dalla rete guest. Connessione a API server via tunnel VPN site-to-site SO/CSR→data center.
SO/CSR → server centraleIPSec IKEv2 VPNTunnel site-to-site per traffico interno. Endpoint per ogni SO/CSR. Failover automatico su rottura tunnel.
Backup / ReplicazioneHTTPS + SSHReplica DB master-slave. Backup incrementali notturni. Cross-region offsite che consiste nell’ archiviare dati, sistemi o backup in una posizione geografica diversa rispetto alla regione principale di produzione.

2c — Architettura server: confronto on-premise vs cloud

// IPOTESI A: DATA CENTER INTERNO
ComponenteSoluzioneCosto/nota
Web server2× con load balancer HW ~€150k + manutenzione
DatabaseMySQL 8 master-slave su 2 server + NAS backupRPO (Recovery Point Objective) max 24h, RTO (Recovery Time Objective) ~1h
StorageSAN (Storage Area Network) con RAID-10, 20 TB rawScaling manuale, costo incrementale
ConnectivityDual ISP con BGP failover, rack datacenter proprietario ~€2-3k/mese
ProblemaScaling difficile con traffico stagionale; team IT 24/7; DR site (disaster Recovery) aggiuntivo costoso
// IPOTESI B: AWS CLOUD (SCELTA CONSIGLIATA ✓)
Servizio AWSUsoVantaggio
ECS (Elastic Container Service) + FargateContainer API REST (auto-scaling 2–20 istanze)Scale to zero di notte (risparmio se non c’è attività), paghi solo quello che usi
Aurora MySQLDB managedFailover < 30s, backup automatici, Zero RPO
ElastiCache RedisCache sessioni + rate limitingSub-ms latency per letture frequenti
S3 + CloudFrontFirme digitali, foto consegna, gestione asset staticiScalabilità illimitata
Route 53(DNS) + ALB (Application Load Balancer)DNS + load balancerFailover DNS < 60s, health check automatici
SQS (Simple Queue Service) + LambdaCode eventi RFID + processing asincrono Rendono il sistema totalmente resiliente e gestiscono il traffico in modo asincrono, evitando di perdere dati durante il failover
Motivazione della scelta cloud: FastDelivery ha picchi stagionali prevedibili (festività, Black Friday). Il cloud elimina circa il 60–70% di costi operativi rispetto a on-prem. Disaster recovery nativo (RTO <30s, RPO≈0). Conformità GDPR.

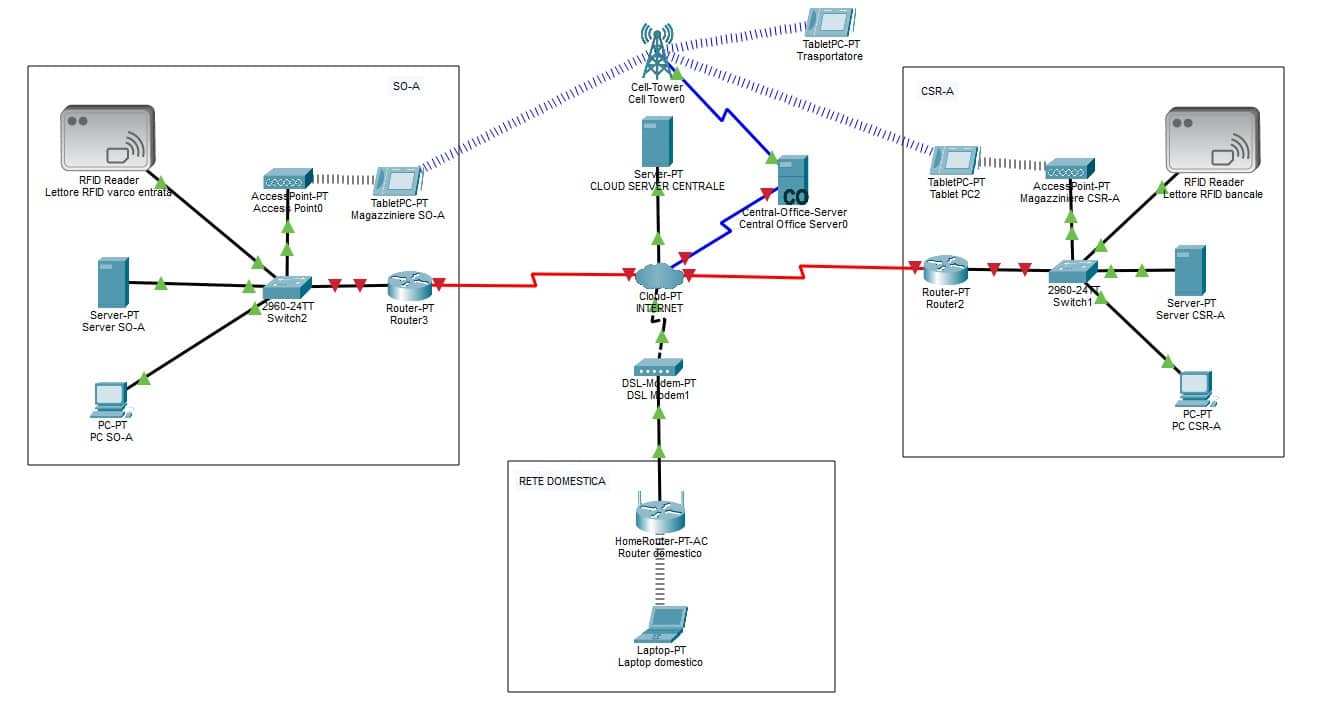

// TOPOLOGIA DELLA RETE PARZIALE: Rappresentazione di rete domestica, tablet trasportatore, un SO e un CSR
Architettura di rete
03
Quesito 3 — Sicurezza e business continuity
Minacce · Protezioni · RTO/RPO · Disaster recovery
✓ completato

Minacce e protezioni — livelli di sicurezza

AssetMinacciaContromisuraStandard
Smartphone/palmareFurto, smarrimento, malwareMDM con wipe remoto, crittografia disco, PIN/biometrico obbligatorio, app whitelistAndroid Keystore, Knox
Gate RFIDClonazione tag, intercettazione RFTag con cifratura AES-128, autenticazione challenge-response, rete LAN isolata VLANISO 29167
Rete WiFiAccesso non autorizzatoWPA3-Enterprise 802.1X, RADIUS server, SSID nascosto, IDS wirelessIEEE 802.11i
DB ServerAccesso non autorizzato, SQL injectionTLS 1.3 in transito, AES-256 at-rest, prepared statements, RBAC ruoliGDPR art. 32
API RESTMan-in-the-middle, reverse engineeringCertificate pinning su app mobile, JWT con scadenza, rate limiting, WAFOWASP Top 10

Business Continuity: RTO e RPO

ComponenteStrategia FTRTORPO
API server (ECS)Multi-AZ auto-scaling, istanza sostitutiva in 60s< 60s0
DB AuroraMulti-AZ Primary+Standby, failover automatico< 30s≈ 0
Load Balancer (ALB)Nativamente ridondato 3 AZ00
SO offlineApp mobile store-and-forward: buffering locale + sync al ripristinoN/A< 1h
Disaster RecoveryS3 cross-region replica (eu-west-1), snapshot DB daily, test restore mensile< 4h< 24h
// piano business continuity (BCP)
  • Backup: snapshot Aurora ogni 5 min (PITR), S3 cross-region continuo, test restore mensile
  • Monitoring: CloudWatch + PagerDuty alerting 24/7, SLA uptime 99.9% (~8.7h downtime/anno)
  • Incident response: runbook per scenari critici, team on-call con escalation
  • Change management: deploy blue/green zero-downtime, rollback automatico
Seconda Parte
I
Quesito I — Database e pagine web tracking
Schema ER · DDL · PHP pagina tracking pubblico
✓ completato

Schema concettuale ER — entità principali

Entità: CLIENTE, SPEDIZIONE, EVENTO_TRACCIAMENTO, NODO_LOGISTICO, OPERATORE

Relazioni: Cliente (1) ←richiede→ (N) Spedizione | Spedizione (1) ←genera→ (N) Evento | Evento (N) ←presso→ (1) Nodo | Nodo si specializza in: SO, CSR

Modello logico — DDL MySQL

Schema relazionale FastDelivery
CREATE TABLE CLIENTE ( id_cliente INT PRIMARY KEY AUTO_INCREMENT, nome VARCHAR(150) NOT NULL, email VARCHAR(150) UNIQUE NOT NULL, telefono VARCHAR(20), indirizzo TEXT );CREATE TABLE SPEDIZIONE ( cpu CHAR(14) PRIMARY KEY, — FD-YYYY-XXXXXX id_cliente INT FOREIGN KEY → CLIENTE, dest_nome VARCHAR(150) NOT NULL, dest_indirizzo TEXT NOT NULL, peso_kg DECIMAL(6,2), stato ENUM(‘RICHIESTA’,’IN_TRANSITO’,’CONSEGNATO’,’FALLITO’), data_richiesta DATETIME DEFAULT CURRENT_TIMESTAMP, data_consegna DATETIME NULL, firma_digitale BLOB );CREATE TABLE NODO_LOGISTICO ( id_nodo INT PRIMARY KEY AUTO_INCREMENT, codice VARCHAR(10) UNIQUE, — SO-MI-01, CSR-LOM tipo ENUM(‘SO’,’CSR’) NOT NULL, nome VARCHAR(100), citta VARCHAR(100), lat DECIMAL(9,6), lng DECIMAL(9,6) );CREATE TABLE EVENTO_TRACCIAMENTO ( id_evento INT PRIMARY KEY AUTO_INCREMENT, cpu CHAR(14) FOREIGN KEY → SPEDIZIONE, id_nodo INT FOREIGN KEY → NODO_LOGISTICO, tipo_evento ENUM(‘RITIRO’,’INGRESSO’,’USCITA’,’CONSEGNATO’), timestamp_evento DATETIME NOT NULL, lat DECIMAL(9,6), lng DECIMAL(9,6) );

Pagina web — tracking pubblico (PHP)

tracking.php — visualizzazione stato spedizione
<?php session_start(); require_once ‘db.php’;if ($_SERVER[‘REQUEST_METHOD’] === ‘POST’) { $cpu = trim($_POST[‘cpu’] ?? ); // Validazione formato CPU (whitelist) if (preg_match(‘/^FD-\d{4}-[A-Z0-9]{6}$/’, $cpu)) { // Query stato attuale spedizione $stmt = $pdo->prepare( “SELECT s.cpu, s.dest_nome, s.stato, s.data_consegna, e.tipo_evento, n.nome, n.citta, e.timestamp_evento FROM SPEDIZIONE s LEFT JOIN EVENTO_TRACCIAMENTO e ON s.cpu = e.cpu LEFT JOIN NODO_LOGISTICO n ON e.id_nodo = n.id_nodo WHERE s.cpu = ? ORDER BY e.timestamp_evento DESC LIMIT 1” ); $stmt->execute([$cpu]); $spedizione = $stmt->fetch(PDO::FETCH_ASSOC); if ($spedizione) { // Query storico eventi $stmt2 = $pdo->prepare( “SELECT tipo_evento, timestamp_evento, n.nome, n.citta FROM EVENTO_TRACCIAMENTO e JOIN NODO_LOGISTICO n ON e.id_nodo = n.id_nodo WHERE e.cpu = ? ORDER BY e.timestamp_evento ASC” ); $stmt2->execute([$cpu]); $storia = $stmt2->fetchAll(); } } } ?> <!DOCTYPE html> <html><head> <meta charset=“UTF-8”> <title>Traccia spedizione FastDelivery</title> </head><body> <h1>Traccia la tua spedizione</h1> <form method=“post”> <input type=“text” name=“cpu” placeholder=“FD-YYYY-XXXXXX” required> <button>Cerca</button> </form> <?php if ($spedizione): ?> <h2><?= htmlspecialchars($spedizione[‘cpu’]) ?></h2> <p>Destinatario: <?= htmlspecialchars($spedizione[‘dest_nome’]) ?></p> <p>Stato: <strong><?= htmlspecialchars($spedizione[‘stato’]) ?></strong></p> <table border=“1”> <tr><th>Evento</th><th>Data</th><th>Sede</th></tr> <?php foreach ($storia as $ev): ?> <tr><td><?= htmlspecialchars($ev[‘tipo_evento’]) ?></td> <td><?= htmlspecialchars($ev[‘timestamp_evento’]) ?></td> <td><?= htmlspecialchars($ev[‘nome’]) ?></td></tr> <?php endforeach; ?> </table> <?php endif; ?> </body></html>
II
Quesito II — Monitoraggio GPS automezzi
Tecnologie · Protocolli MQTT · Real-time tracking
✓ completato

Soluzioni tecnologiche — confronto

TecnologiaPrecisioneLatenzaCostoScelta
GPS puro (ricevitore)3–5 m outdoor1–5 secBassoSupporto primario outdoor
A-GPS (assisted)5–15 m< 2 sec (fix rapido)BassoIntegrato smartphone 4G
OBD-II + GPS tracker3–5 m30 secMedio (€50–150/device)✓ Scelta principale
Cell-ID / LBS50–300 mIstantaneoZero (rete operatore)Fallback in tunnel
// soluzione consigliata: OBD-II tracker
Installare un GPS tracker OBD-II (es. Teltonika FMB120) su ogni automezzo FastDelivery. Il dispositivo trasmette posizione, velocità, stato motore, carburante, ogni 30 secondi via 4G LTE. In gallerie/tunnel, buffering locale fino a ripristino segnale (store-and-forward). Costo operativo ridotto grazie all’assenza di SIM ulteriore (condivisa con infrastruttura di rete) e batteria sempre alimentata dalla batteria del veicolo.

Protocolli di comunicazione — MQTT ottimale

ProtocolloCome funzionaVantaggioSvantaggio
MQTTPublish/subscribe leggero. Veicolo pubblica topic fastdelivery/veicoli/{id}/gps al broker. Server si sottoscrive. QoS 1 (at-least-once) ridondanza.Overhead minimo (header 2 byte), efficiente su 4G LTE, perfetto per timeseriesNecessita broker MQTT (AWS IoT Core o Mosquitto)
HTTPS RESTPOST periodico a /api/v1/veicoli/{id}/gps. Payload JSON. Stateful.Semplice da implementare, no broker esternoOverhead HTTP grande (~500 byte header), inefficiente per centinaia di veicoli con aggiornamenti frequenti
Payload MQTT — posizione veicolo in tempo reale
// Topic: fastdelivery/veicoli/VH-0042/gps // QoS: 1 (at-least-once), Retain: true (ultimo state disponibile) { “veicolo_id”: “VH-0042”, “timestamp”: “2024-11-15T09:42:17Z”, “lat”: 45.464211, “lng”: 9.189282, “speed_kmh”: 47, “heading”: 235, “motore”: true, “carburante_pct”: 73, “segnale_db”: -78 }
// architettura centrale operativa
AWS IoT Core riceve messaggi MQTT dai 500+ automezzi. IoT Rule attiva Kinesis Data Streams in real-time. Lambda consumer normalizza payload, aggiorna DB, calcola ETA. TimescaleDB mantiene serie storica GPS. WebSocket API Gateway esegue push dashboard dispatcher (Leaflet map, posizioni live). Dashboard backend: Node.js + Socket.io per WebSocket bidirezionale.
III
Quesito III — Clustering e virtualizzazione
Hardware clustering · Virtualizzazione software · Vantaggi/svantaggi
✓ completato

Clusterizzazione hardware — architetture

Tipo clusterCome funzionaVantaggiSvantaggi
HA Attivo-Passivo1 nodo primario, 1 standby. Heartbeat monitora primary (es. Keepalived/VRRP). Se cade, standby prende l’IP virtuale in <30s.Semplice, economico, RTO bassoNodo standby al 50% sprecato
Load Balancing Attivo-Attivo3+ nodi tutti attivi. LB distribuisce richieste (Round Robin, Least Conn, IP Hash). Usato per stateless (web server, API).Scaling orizzontale, nessuno sprecoComplessità session, LB è SPOF
Multi-Master DB (es. InnoDB Cluster)3+ nodi con replica sincrona. Qualsiasi nodo accetta write. Group Replication MySQL.Zero data loss, failover automaticoLatenza write (sincronizzazione), rete bassa latency richiesta

Virtualizzazione software — tipi e applicazioni

TipoTecnologiaIsolamentoOverheadUse case
Hypervisor Tipo 1
(bare-metal)
ESXi, Hyper-V, KVMCompleto (OS dedicato per VM)5–15%Consolidazione server, ambienti misti
Hypervisor Tipo 2
(hosted)
VirtualBox, VMware WorkstationCompleto (over OS host)15–30%Dev/test locale, non produzione
Container (OS-level)Docker, Podman, containerdParziale (kernel host condiviso, ma namespace isolati)< 3%Microservizi, CI/CD, cloud-native
Orchestrazione containerKubernetes, AWS ECS/FargateCluster multi-host containerOverhead K8sProduzione cloud-scale, autoscaling
// applicazione a FastDelivery
L’architettura cloud usa container Docker su ECS/Fargate per i microservizi API (tracking, spedizioni, notifiche). RDS gestisce il database. Benefici: deploy blue/green zero-downtime, autoscaling in <60s durante picchi, isolation tra servizi, rollback immediato, portabilità codice.
IV
Quesito IV — Sicurezza email
Minacce · SPF/DKIM/DMARC · Protocolli TLS · S/MIME
✓ completato

Minacce alle comunicazioni email

MinacciaDescrizioneImpatto
PhishingEmail contraffatta che imita mittente legittimo per ottenere credenziali o datiFurto account, danni reputazione
Email spoofingFalsificazione campo From mediante SMTP non autenticatoFrode, invio malware come se da mittente legittimo
Man-in-the-Middle (MITM)Intercettazione email in transito SMTP plaintext (porta 25)Lettura contenuto, modifica messaggi
Business Email Compromise (BEC)Impersonificazione dirigenti per autorizzare trasferimenti fraudolentiPerdite finanziarie critiche (media €75k/incidente FBI)
MalspamInvio massiccio email con allegati malware (.exe, .zip), macro WordInfezione ransomware, botnet

Protocolli di sicurezza email — stack completo

Layer 1 — Autenticazione mittente (anti-spoofing)
ProtocolloMeccanismoRecord DNS
SPFElenca IP autorizzati per il dominiov=spf1 include:_spf.google.com ~all
DKIMFirma SMTP con chiave privata. Verifica con pubblica nel DNS.v=DKIM1; k=rsa; p=MIGfMA0...
DMARCPolicy: cosa fare se SPF/DKIM falliscono (p=reject, quarantine, none)v=DMARC1; p=reject; rua=mailto:...
Layer 2 — Cifratura in transito
ProtocolloUsoPortaDettaglio
STARTTLSSMTP server-to-server587Upgrade opportunistico a TLS (compatibilità legacy)
SMTPSSMTP cifrato465TLS implicito dal connection start
IMAPSRicezione client (cifrato)993IMAP-over-TLS, obbligatorio
POP3SRicezione client (cifrato)995POP3-over-TLS, obbligatorio
MTA-STSEnforce TLS policyHTTPSPreviene downgrade TLS tra MTA
Layer 3 — Cifratura end-to-end del contenuto
StandardMeccanismoQuando usare
S/MIMECertificati X.509, firma digitale + cifratura asimmetricaEmail critiche (legali, finanziarie). Integrato in Outlook, Apple Mail.
PGP/OpenPGPWeb of Trust, chiavi pubbliche su keyserverComunità tecnica/open-source. Meno integrato in client enterprise.

Stack di sicurezza email FastDelivery (raccomandazione)

// configurazione completa
  • DNS: SPF + DKIM + DMARC p=reject per tutti i domini (@fastdelivery.it)
  • SMTP: STARTTLS obbligatorio su porta 587, SMTPS su 465, MTA-STS policy
  • Client: IMAPS porta 993, POP3S porta 995, nessun plaintext
  • Gateway: anti-spam/anti-malware cloud (Google Workspace o Microsoft 365 Defender)
  • Email critiche: S/MIME firma digitale obbligatoria per comunicazioni legali/finanziarie
  • MFA: su tutti gli account email aziendali (TOTP o security key)
  • User awareness: training anti-phishing periodico, simulazioni
